邊坡健康監測
修建鐵路、公路等工程過程中，有邊坡滑移災害的隱患。例如一些鐵路、公路，因修建時大力爆破、強行開挖，邊坡失去支撐而未進行監測預警和及時治理，對交通和人身安全形成危害。
邊坡滑動區域的沉降量與傾角位移量是邊坡穩定性的重要檢測指標，我們將沉降和傾角監測作為邊坡長期監測的手段，對邊坡的安全性進行判斷和預警。 我們將在現場安裝WAY -STC監測系統，該系統通過測點自動采集現場數據，經現場網關上傳至云端，可實現遠程監測與分析。
邊坡方案概述
軌道交通/隧道監測/管廊監測/橋梁監測/邊坡監測/深基坑智慧支護/大壩尾礦庫監測/地災監測/路基監測

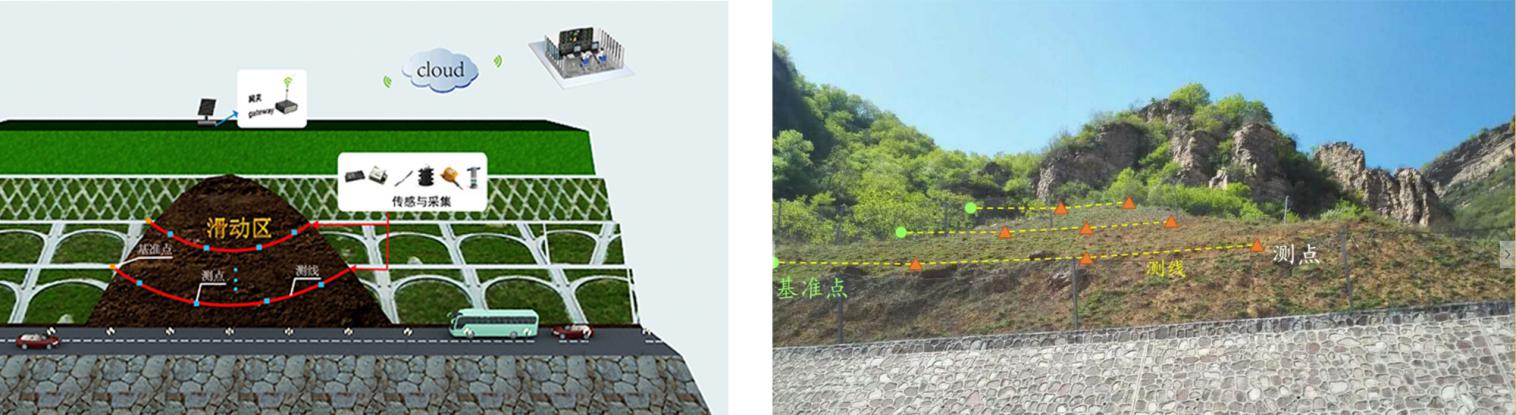

測點分布示意圖
監測內容 | 監測參數 | 監測方式 | 部位 |
環境監測 | 溫度 | 溫度傳感器、應變計等 | 結構附近或結構內部 |
雨量 | 雨量計 | 邊坡空曠處 | |
變形監測 | 表面沉降 | 沉降儀 | 邊坡關鍵位置 |
表面相對變形 | 拉線位移傳感器 | 邊坡表面 | |
不均勻沉降 | 分層沉降儀 | 邊坡表面 | |
土體深部位移 | 測斜儀 | 關鍵部位的測斜管 | |
擋土墻的變形 | 測斜儀、裂縫計 | 傾斜或者有裂縫部位 | |
應力/應變監測 | 擋土墻混凝土表面應變 | 表面式應變計 | 擋土墻重要部位 |
土體壓力 | 土壓力盒 | 土體內 | |
孔隙水壓力 | 孔隙水壓計 | 土體內 |
邊坡出現滑移時，相應區域的位移與傾角會產生變化，因此，要判斷邊坡在施工開挖以及形成邊坡后是否穩定，既經濟又較為可靠的辦法是：在可能出現滑坡、崩塌的位置上布設等高沉降監測點進行長時間的沉降變形監測，同時在沉降測點上附著傾斜測點，測量測點的傾角變化。考慮到自動化長期監測的需求，本次監測考慮使用壓差式沉降儀進行監測，監測數據自動采集并遠傳，配合遠程數據管理平臺，工程技術人員可于辦公室內實時了解被測邊坡的安全穩定狀況。
考慮登高布設測線，每條測線各布設若干個測點和1個基準點，并設置采集遠傳系統一套，測點布設于等高的測線上，基準點及遠傳系統布設于邊坡側面較為穩定的基巖上，系統供電考慮使用邊坡附近一處監控攝像頭的220v交流電。測點的布設圖：
